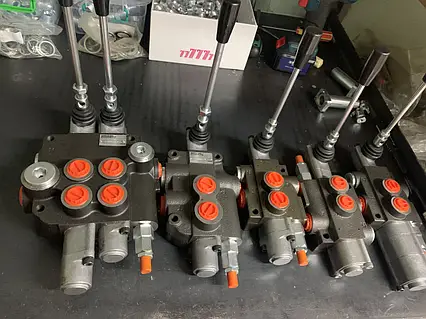

Управління гідравлікою починається з правильного клапана. Точність і довговічність залежать від конкретної моделі. Головна функція гідравлічного розподільника — керування потоком рідини в гідросистемі. Розподільник направляє потік до потрібного вузла, зупиняє або змінює напрям руху.
У спецтехніці розподільник гідравлічний дозволяє контролювати рух стріл, гідроциліндрів, гусениць або підйомників. У промисловості — відкривати і закривати лінії, регулювати тиск, знижувати навантаження на гідравлічні механізми. Розглянемо основні критерії вибору цього елементу.
Витрата і тиск — базові параметри
Без відповідності розподільника по тиску й витраті — система втрачає ефективність. Клапан повинен витримувати робоче навантаження з запасом не менше 15 %. Недостатній тиск призводить до збоїв у роботі виконавчих елементів, надмірна витрата — до перевантаження і швидкого зносу. Типові показники для спецтехніки: 250–350 бар і до 200 л/хв.
Параметри системи потрібно знати заздалегідь — це включає піковий тиск, середню витрату і короткочасні навантаження. Розподільник повинен залишатися стабільним у всіх робочих режимах. Для нестабільних потоків краще брати моделі з високим коефіцієнтом демпфування, щоб уникнути гідроударів.
Кількість секцій
Розподільники бувають одно- і багатосекційними. Кількість секцій визначає, скільки незалежних елементів можна контролювати в системі. У простих установках достатньо 1–2 секцій, у складних — до 8 і більше. Для ремонтопридатності краще використовувати модульні моделі.
Надлишок секцій — зайві витрати і потенційні точки відмови. Недостатня кількість — обмеження в управлінні або необхідність переробки системи. Ідеальний баланс — це точне узгодження функцій машини й можливостей клапана без надмірностей.
Тип керування
Тип керування визначає, як оператор або система впливають на розподільник. Найпростіше рішення — ручні важелі, які підходять для невеликих машин і автономних вузлів. Складні системи потребують електромагнітних або гідравлічних сервоприводів для дистанційного керування або інтеграції в PLC.
Електромагнітні моделі дозволяють зменшити час реакції до 20–50 мс і інтегруються в автоматизовані процеси. Гідравлічні — стабільні при високому навантаженні і використовуються в гірничодобувній техніці. Механічні — дешеві, але не підходять для складних схем з частим перемиканням.
Матеріал і захист
Корпус розподільника має бути міцним, стійким до корозії і зносу. Для мобільної техніки частіше використовують алюмінієві сплави — менша вага і хороша теплопровідність. У промислових системах переважає сталь через її жорсткість.
Поверхневе покриття
Без покриття деталь швидко іржавіє, особливо на відкритому повітрі або при роботі з агресивними середовищами. Використовується цинкове, нікелеве або полімерне покриття. Правильний захист збільшує ресурс обладнання в 2–3 рази.
Герметичність і внутрішні ущільнення
Будь-який витік — потенційна аварія. Ущільнення мають витримувати тиск, температуру і механічний зсув при перемиканні.
Якісні ущільнюючі матеріали — FKM, PTFE, NBR. Краще обирати моделі з двоконтурними ущільненнями або металевим підтиском.
Як перевірити надійність
Після встановлення проводиться тископродувка і перевірка витоку на всіх положеннях. Виробники вказують допустимий витік — зазвичай не більше 0,1 мл/хв при 1,5× робочого тиску. При перевищенні — негайна заміна або переробка гідросхеми.
Тип з’єднань
Розподільники підключаються до трубопроводів через різьбові або фланцеві порти. Найчастіше використовуються BSP, NPT або метрика по ISO.
Тип з’єднання повинен відповідати стандарту машини або бути адаптованим через перехідники.
Що важливо при підключенні
Навіть незначна невідповідність — ризик витоку або перекосу напрямку потоку. Оптимальне рішення — використовувати заводські комплекти монтажу з ущільненнями і перехідниками. Стикувальні площини перевіряються на рівність і шорсткість.
Монтаж і тестування на герметичність
Розподільник встановлюється в захищене місце, з вільним доступом для обслуговування. При монтажі важливо уникати перекосу, зайвого натягу шлангів і скручування. Після встановлення обов’язкове тестування на холодну і гарячу систему.
Етапи перевірки
- Підключення з контрольним тиском 1,5× робочого.
- Перемикання усіх секцій.
- Перевірка з мінімальним і максимальним потоком.
Тест проводиться з фіксацією параметрів — тиск, витрата, витік. При відхиленнях — усунення причин перед запуском у постійну роботу.
Підібрати розподільник — означає забезпечити керованість, надійність і безпеку гідросистеми. Правильно підібраний розподільник працює стабільно до 5 років, знижує витрати на обслуговування і підвищує ефективність обладнання.
