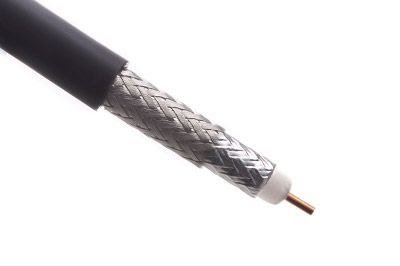

Коаксіальний кабель – це тип електричного кабелю. Структурно він складається з провідника, розміщеного в центрі, оточеного шаром ізолятора-діелектрика. Поверх ізолятора йде металевий екран, а зовнішнім шаром є захисна оболонка з поліетилену або полівінілхлориду.
Основною характеристикою такого кабелю є імпеданс (хвильовий опір), що означає ступінь опору змінного струму високої частоти. Як правило, коаксіальні кабелі виробляються з імпедансом 50 Ом та 70 Ом. Магазин «Селтек» https://selteq.com.ua/koaksialnyj-kabel-50-om/ пропонує безліч коаксіальних кабелів від різних світових та українських виробників за вигідною ціною.
Чому саме 50 Ом набув широкого вжитку?
Імпеданс 50 Ом є міжнародним стандартом через те, що він витримує баланс між максимальною потужністю енергії, що передається, й мінімальною втратою сигналу. Ще в 1930-х роках було встановлено, що найменші втрати сигналу в коаксіальному кабелі можливі за дотримання діапазону від 30 до 77 Ом.
При опорі 77 Ом зберігається мінімальна втрата сигналу, а за 30 Ом – найбільша енергетична потужність. Передача потужності – це напруга, яка може витримати діелектрик без руйнування шару ізоляції. Втрата сигналу (загасання) мінімізується з урахуванням підвищення імпедансу.
Значення 50 Ом – це та сама золота середина між цими параметрами. Тому 50 Ом є універсальним стандартом для більшості видів радіочастотного обладнання, такого як:
- радіопередавачі;
- антени;
- бездротові мережі;
- вимірювальне обладнання.
Також існує кілька типів коаксіальних кабелів, що розрізняються за своїми характеристиками всередині вказаного імпедансу.
Типи коаксіальних кабелів 50 Ом
У продажу коаксіальні кабелі 50 Ом діляться на дві категорії (серії): RG та LMR. Для коротких хвиль найкраще підходить стандарт RG-58 (тонкі та гнучкі), інший варіант – RG-213, товстіші та щільніші кабелі, що використовуються для антен та вимірювального обладнання високої потужності.
Також у магазині є більш сучасні кабелі серії LMR, які відрізняються дуже низьким згасанням (послабленням потужності сигналу, що передається). Сьогодні LMR-400 застосовуються для довгих дистанцій у системах стільникового зв’язку та Wi-Fi, а товстіші кабелі LMR-600 та LMR-900 розраховані для передачі сигналу з мінімальними втратами на особливо далекі відстані. Кабелі серії LMR також стійкіші до температурних коливань.
